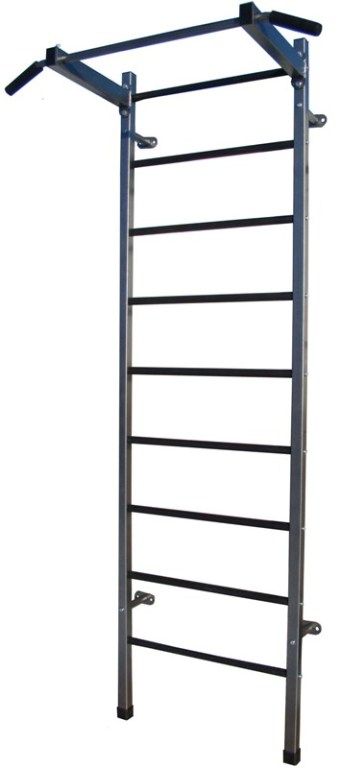

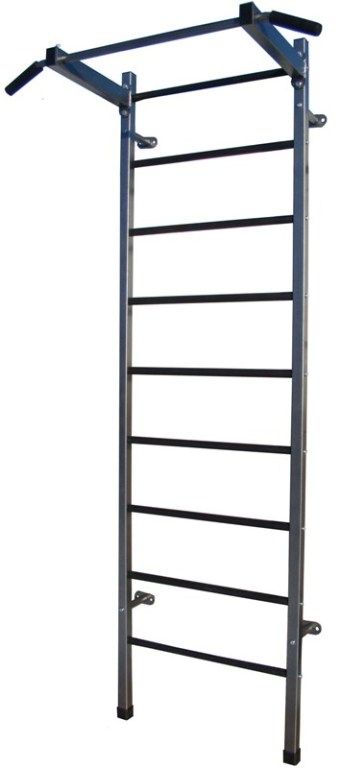

Шведская стенка ЮНИОР с фиксированным турником ТП-30 см

Назначение:

Стенка шведская предназначена для установки в жилых помещениях или спортивных залах.

На данном изделии можно выполнять: упражнения для мышц брюшного пресса, подтягивание на турнике, отжимание на брусьях, а также проводить развивающие игры.

Комплектация:

1. Стойки - 2 шт.

2. Перекладины - 9 шт.

3. Опора к стене - 4 шт.

4. Винт для опор (3)  - 4 шт.

5. Заглушки - 4 шт.

6. Крепеж для перекладин (винт, опора, цанга, гайка) - 1 компл.

7. Турник настенно потолочный ТП-40 -1 компл.

8. Болт, шайба, гайка М10 – 2 компл.

Установка

Перед сборкой проверить наличие всех деталей указанных в пункте «Комплектация».

 Соберите изделие в соответствии с рисунком.

1. Вставьте винты в отверстия для перекладин снаружи стоек (1). Изнутри на винт накрутите опору, цангу и гайку в соответствии с рисунком. Закрутите от руки. НЕ ЗАТЯГИВАЙТЕ  до упора. Вставьте перекладины в отверстия так, чтобы перекладины полностью оделись на крепеж для перекладин. Затяните с усилием винты для перекладин так, чтобы цанги разжали опоры и перекладины не прокручивались.

2. Вставьте в стойки с задней стороны опоры к стене (3) и закрепите крепежными винтами (4).

3. Собранную конструкцию установите вертикально и прикрепите к стене. Проверьте рывками надежность крепления. Стенка должна жестко держаться в заданном положении.

3. Соберите турник ТП- 40 по отдельной инструкции. Уберите заглушки с верхнего отверстия. Установите турник закрепив верх крепежом (8).
